플로어닥트공사

가. 개요

나. 적용장소

  1. 임대사무실과 같이 수요자의 요구가 수시로 변하는 곳
  2. 백화점과 같이 매장의 레이아웃의 변화가 심한 곳
  3. 전화/인터폰/컴퓨터/전기스텐드 등 수시로 이동하여야 하는 기기의 배선설계

다. 설계 시공시 주의사항

  1. 전선은 절연전선을 사용하고 전선은 지름 3.2㎜(알루미늄 4㎜)를 초과하는 경우에는 연선일 것
  2. 전선의 접속은 접속함 내에서 하여야 한다.(인출구의 사용을 폐지할 경우에는 접속함에서 그 인출구에 이르는 전선을 철거하는 것이 바람직하다)
  3. 셀룰라 닥트와 조합하여 사용하는 경우(일반적으로 헤더덕트를 말한다)로서 전선을 분기하는 경우에 있어서 그 접속점을 쉽게(덕트의 윗면에 설치하는 100mm정도의 구멍)점검할 수 있을 때에는 2.의 규정에 불구하고 해당 덕트 내에서 전선의 접속을 시행할 수 있다.
  4. 교류회로에서는 1회로의 전선을 동일 덕트 내에 넣는 것을 원칙으로 한다(전자적 평형상태로 할 것)
  5. 습기 및 먼지의 방지
     금속관에는 배관 후 전선을 인입할 때까지 관내에 습기 및 먼지 등이 침입하지 아니하도록 조치하고 전선을 인입하기 前 적당한 방법으로 청소를 한다.
  6. 전선의 인입
     전선을 인입할 때 사용하는 윤활제는 전선에 유해하지 아니한 것이어야 한다
  7. 사용전압의 제한
    사용전압은 400V 미만 이어야 한다.
  8. 시설장소의 제한
    옥내의 건조한 콘크리트 또는 신더 콘크리트 플로어 내에 매입할 경우에 한해 시설할 수 있다.
  9. 매설방법
    - 덕트상호 및 덕트와 박스 또는 인출구와의 접속은 견고하고 또한 전기적으로 완전하게 접속하여야 한다
    - 물이 고이는 부분이 없도록 시설하여야 한다.
    - 박스 및 인출구는 플로어면에서 돌출되지 않고 물이 스며들지 않도록 밀봉하여야 한다.
    - 덕트의 종단부는 폐쇄하여야 한다.
    - 접속함 간의 덕트는 일직선상에 설치하는 것을 원칙으로 한다
  10. 접지
    - 덕트는 제3종 접지공사로 접지한다
    - 기술기준 215조 : 저압옥내배선과 약전류 전선등  또는 관과의 접근 또는 교차에 의한 접지

라. 플로어덕트 및 부속품의 선정

  1. 전기기술기준에 적합하고 두께 2mm 이상의 강판으로 아연도금 또는 에나멜 등으로 피복한 것
  2. 치수는 다음에 적합할 것
    -플로어덕트의 판 두께

    플로어덕트의 치대폭 mm

    플로어덕트의 판두께 mm

    150 이하의 것

    1.2 이상

    150을 넘고 200 이하의 것

    1.4 이상

    200을 넘는 것

    1.6 이상

    - 부속품의 판 두께는 1.6mm 이상일 것

  1. 관구는 매끈할 것
  2. 플로어덕트의 크기
    절연전선을 동일 플로어닥트에 넣을 경우 아래 표에 따라 전선의 절연피복물을 포함한 단면적의 총합계가 플로어덕트 내 단면적의 32% 이하가 되도록 선정하여야 한다.

    전선의 굵기

    단면적 ㎟

    단선

    연선

    1.6
    2.0
    2.6
    3.2



    5.5
    8

    8
    10
    20
    28



    14
    22
    38

    45
    66
    104



    60
    100
    150

    154
    227
    346



    200
    250

    415
    531



마. 공사방법



바. 구성

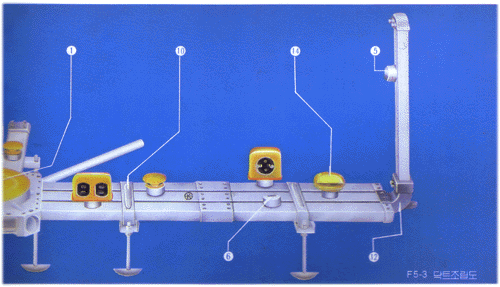

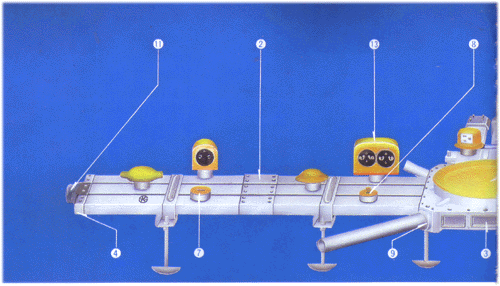

FLOOR DUCT 조립도 및 ACCESSORIES

1.FLOOR MARKER

2. DUCT COUPLING

 3. BLANK WASHER

4. DUCT END

정숀박스 커버
발주시타일의 두께를 검토한다(표준 3mm)

닥트 상호접속시 사용

정숀박스와 닥트 연결시 필요없는 개소에 사용

닥트종단 폐쇄에 사용

5. INSER STUD

6. INSERT CAP INLAY

7. INSERT CAP OPEN

8. INSERT MARKER

인서트 홀의 높이 조절을 위해 사용된다

사전에 인서트 공을 끼워서 바닥공사 마감후 아우렛 등을 끼울 때 사용한다

아우렛을 제거한 후 인서트공을 막기 위해 사용한다

인서트의 위치를 바닥에 표시하기 위해 사용되며 박스주변과 닥트 단말에 설치

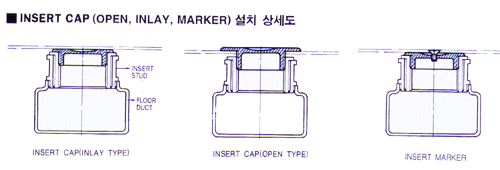

인서트캡 설치상세도 보기

9. J-CONNECTOR

10. DUCT SUPPORT

11.END-CONNECTOR

12. WALL ELBOW

정숀박스와 전선관 접속시 전선관 규격에 따라 사용된다

0.6~1.2m
간격으로 사용

정숀박스에 닥트 대신 전선관 사용시 사용된다

닥트를 벽면을 따라
직각으로 세울 때 사용

13. HIGH TENSION
OUTLET

14. LOW TENSION
OUTLET

정숀박스

플로어박스

강전 전원용 콘센트

약전/통신용 아우렛

플로어 닥트를 상호 접속하는 박스로서
강전/약전 등 상이한 전원을 분리 또는 차폐할 수 있는 구조의 것이 생산되고 있다

시공비가 저렴하며 공사가 간편해지나
 아우렛을 한가지밖에 설치할 수 없으므로 전화 전열  데이터가 각각 필요하다

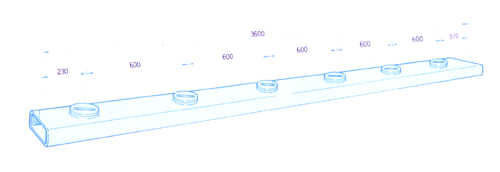

Floor Duct의 표준길이는 전장 3,600mm 인서트 간격 600mm이며,

표준규격 이외에는 대체적으로 특수주문에 의하고 있다.
