형광등기구(lighting fittings for fluorescent lamps) : KSC-7603

적용범위 / 용어의 정의 / 종류 / 구조 / 부품 / 온도특성 / 전기특성 / 기계적성능 / 표시 /

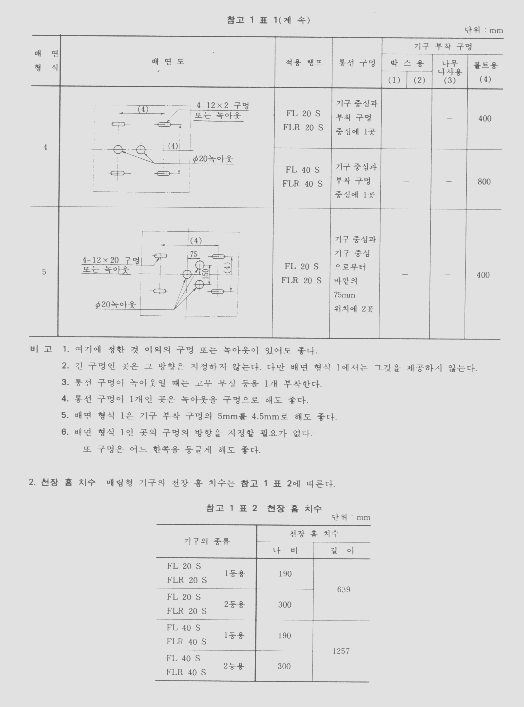

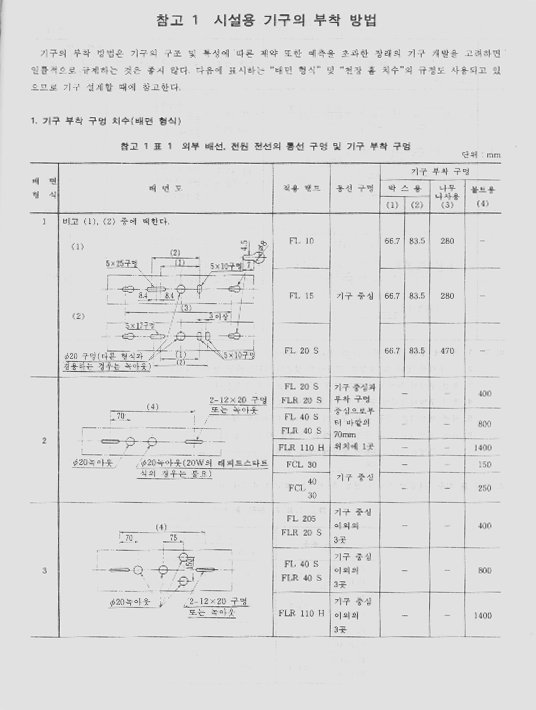

- 참고 1 : 시설용 기구의 부착방법(기구구멍치수, 천장홈 치수)
- 참고 2 :가정용형광등기구를 사용한 경우 방의 넓이와 램프전력

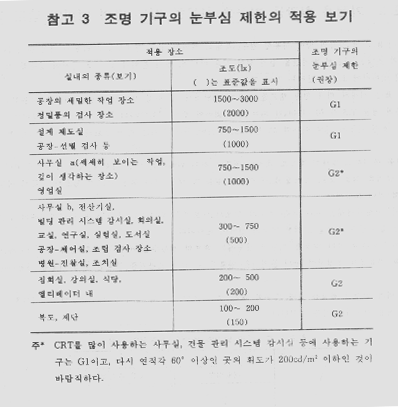

- 참고 3 :조명기구의 눈부심 제한의 적용보기
- 참고 4 : "∇F" 마크 부착 조명기구

1. 적용범위

이 규격은 KSC-7601에 규정한 직관형 또는 둥근형 램프를 사용하는 형광등기구(안정기 그밖의 부속품을 포함한다)에 대하여 규정한다. 다만, 형광등 스탠드는 KSC-8103에 따른다.

[비고]

1. 이규격에서 다음의 것은 제외한다

KSC 8000의 1.의 비고3.에 따른 것
조광기를 내장하지 않은 조광형 시설용 형광등 기구
이동 등기구
방수기구
스탠드, 플로어스탠드 등의 이동 등기구
그 밖의 개별 규격에 규정한 것

1. 이 규격의 관련규격은 다음과 같다.

KSA 0701 : 소음도 측정방법
KSC 0262 : 전기,전자기기의 전자파 장해
KSC 1502 : 보통소음계
KSC 4805 : 전기기기용 콘덴서
KSC 7601 : 형광램프(일반조명용)
KSC 7703 : 형광램프소켓 및 글로 스타터 소켓
KSC 8000 : 조명기구 통칙
KSC 8008 : 조명용어
KSC 8100 : 형광램프용 전자식안정기
KSC 8102 : 형광램프용 안정기
KSC 8103 : 형광등 탁상 스탠드(면학, 독서용)
KSC 8305 : 배선용 꽂음접속기
KSC 8315 luminaires. part 1 : general requirements and tests
IEC 598-1

2. 용어의 정의

이규격에서 사용하는 주된 용어의 정의는 KSC8008의 규정에 따르는 외에 다음과 같다.

가정용 형광등기구
주로 주택에서 사용하는 형광램프를 주광원으로 한 조명등 기구를 주광원으로 하고 원칙적으로 꽂음 플러그, 천장걸림 로제트 등에 전원과 접속을 쉽게할 수 있는 등기구
조광형 형광등기구
내장한 조광기에 의해 램프의 광속을 변화시킬 수 있는 형광등기구(이하 조광형기구라 한다)
시설용 형광등기구
꽂음플러그, 걸림 실링 로제트 등을 사용하지 않고 전원전선을 접속한 형광등 기구
조명덕트용 형광등기구
라이팅덕트에 접속하기 위한 플러그를 가진 형광등기구
조명기구의 눈부심
시야내에 너무 높은 휘도를 가진 조명기구가 있을 경우에 발생하는 눈부심을 말한다.
[비고] 조명기구의 눈부심을 제한하는 정도에 따라 G1,G2,G3로 분류한다.
- G1 : 투광성커버,루버 등에 의해 눈부심을 보다 제한한 기구
- G2 : 수평방향에서 램프를 볼 수 없도록 눈부심을 제한한 기구
- G3 : 눈부심을 제한하지 않는 기구
보호기능이 있는 형광등 기구
형광등 기구 부착면의 온도 과승을 방지하기 위한 보호기구(열적보호기구 또는 전원회로의 전류퓨즈 및 그 밖의 기구 부품에서 특별히 배려한 과전류차단기구)를 내장하는 안정기를 부착한 것으로서 어떠한 이상 상태에서 안정기의 내부 온도가 상승했을 때 전원회로가 차단되든지 또는 보호회로에 의하여 주회로의 동작을 변화시켜서 온도의 상승을 방지하는 것(자동복귀형인 것과 비복귀형인 것이 있다) 안정기에 표시된 최고 표면온도에 따라 다음 2종류가 있다.
- 최고 표면온도가 100℃ 이하인 것 : ∇안에 TAB표시
- 최고 표면온도가 100℃초과 150℃이하인 것(표시는 10℃단위로 한다) : ∇안에 온도(140℃의 경우 140)를 표시
표면온도란 이 규격에 규정한 조건으로 시험했을 때 안정기 표면의 최고온도를 말한다.

3. 종류

기구의 종류는 표1에 따른다.

[표1]

구분	종류
부착모양	매달림형, 부착형기구, 매립형, 벽 부착형, 직접부착형
감전보호	등급 0, 등급 Ι, 등급Ⅱ
물의 침입에 대한 보호	보통형, 방수형(방적형, 방우형), 방말형, 방분류형, 방침형, 방습형
시동방식	스타터식, 래피드 스타트식, 반도체 스타트식, 순간시동식, 전자식
등 수	1등용, 2등용, 다등용

4. 구조

기구의 구조는 KSC-8000의 5.에 따르며 스위치 부착 강도는 다음에 따른다.

직접부착형 기구에서는 기구를 정상적인 위치에 부착하고 끌어당김줄 부착부의 앞끝에 50N의 인장하중을 1분간 가하였을 때 이에 견디어야 한다.
이 시험후 끌어당김줄의 양 끝에 인장하중이 150N에 도달할 때까지 서서히 가하였을 때 끌어당김줄이 절단되거나 빠질 것. 이때 스위치 부착은 끌어당김줄이 절단될 때 또는 빠질 때의 인장하중에 견디어야 한다.

5. 부품

5.1 안정기

기구에 사용되는 안정기는 정격전압이 기구의 정격전압과 같은 것 외에 다음에 따른다.

KSC 7601에 규정한 형광램프를 이용한 기구의 안정기는 KSC8102 및 KSC8100의 규정에 적합해야 한다.
조광형기구에 사용하는 안정기는 램프전력이 최대로 되는 상태로 ⅰ의 규정에 적합해야 한다.

5.2 소켓

형광램프 소켓 및 글로 스타터 소켓은 다음에 따른다.

KSC 7601에 규정한 형광램프 소켓은 KSC 7703의 규정에 적합해야 한다.
글로 스타터 소켓은 KSC 7703의 규정에 적합해야 한다.
조합구조(형광램프소켓 및 글로 스타터 소켓을 일체와한 것)의 것은 각각 해당되는 ⅰ,ⅱ의 규정에 준하여 한다.

5.3 콘덴서

콘덴서(잡음방지용 등의 소형은 제외한다)는 KSC 4805에 규정한 것. 또는 이와 동등이상의 것이어야 한다. 또 KS C 4805에 규정한 보안기구 부착 콘덴서 또는 보안장치 내장 콘덴서가 바람직하다.

5.4 꽂음 플러그는 KSC 8305의 규정에 적합하여야 한다

5.5 천장걸림 로제트는 KSC 8315의 규정에 적합해야 한다.

6. 온도특성

6.1 온도

6.1.1 평상온도

기구를 표2와 같은 상태로 설치하고, KSC 8000의 8.1.1(2)의 규정에 따라 시험할 때 KSC 8000의 8.1.1(1)에 적합해야 한다. 다만, 매달림형 기구의 표면온도는 표3에 적합해야 한다.

[표2]

기구의 종류	부착상태
매달림형 기구	기구는 원칙적으로 시험 천장에 통상의 사용상태 또는 유사상태에서 매단다. 이때 기구의 매다는 부분을 제외한 기구의 상단면과 시험 천장의 거리는 제조자의 표준 매다는 길이로 한다.
부착형 기구	시험천장에 기구를 통상의 사용상태로 부착한다. 천장부착형 기구의 경우는 시험천장을 수평으로 또 벽 부착형기구의 경우는 시험천장을 수직으로 지지한다. 기구와 벽면의 거리는 0.6m 이상, 기구의 하단과 바닥면 과의 거리는 1m이상으로 한다.
매립형 기구	시험천장에 기구를 통상의 사용상태로 부착한다. 시험천장 및 기구의 하단과 바닥면간의 거리는 1m 이상일 것. 다만 사전에 사용장소가 정해진 것을 사용장소의 조건에 일치되는 방법으로 부착해도 좋다.
벽부착형 기구	기구는 원칙적으로 시험 천장을 수직으로지지하고, 실용상 가장 견고한 상태로 부착한다.

[비고]1. 시험천장이란 시험조건이 일정하도록 목재로 만든 기구의 부착판(부도1 참조)
2. 시험천장에 사용한 목재의 두께는 15mm이사일 것
3. 시험천장의 치수는 기구의 투영 치수보다 각 방향으로 100mm이상 클 것.

[표3]

기구의 종류		온도한도 ℃
몸체, 반사판, 차광막 등의 외곽		75(¹)
사용 중에 사람이 조작하는 손잡이나 점멸기의 손잡이 또는 누름단추	금속,도자기,유리	45
	그밖의 것	60

주(¹) : 기구의 외곽에서 사람이 쉽게 접촉할 우려가 적은 윗부분 등의 온도 한계는 80℃이하로 한다.
[비고] : 기준주위온도는 30℃로 한다.

8.1.2 이상온도

이상온도는 다음에 따른다.

(1) (2)의 방법에 따라 시험하였을 때 다음 각 항에 적합해야 한다.

외부에 심하게 연기, 그을음 또는 용융된 절연성 충전물이 흘러나오지 않을 것.
충전부와 접촉될 우려가 있는 비충전 금속부 사이의 절연저항은 1㏁ 이상일 것.

(2) 기구에 적합한 램프를 장착하여 주위온도 30±5℃에서 다음방법에 따라 (2.1)은 8시간,(2.2)는 각 부의 온도가 포화할 때까지 한다.

(2.1) 정격주파수에서 정격전압의 110%의 전압을 입력단자간에 가한다.

(2.2) 정격주파수에서 정격 전압을 입력 단자간에 가하여 다음 조건 붕 온도가 가장 높은 조건에서 시험을 한다. 또한 다등용 기구의 경우는 무든 램프를 정상 점등시킨 후 가장 온도가 높은1개의 램프에 대해서 시험을 한다.

스타터 단락
램프가 접속되지 않음
양쪽 전극은 통전되지만 램프가 시동되지 않음
램프의 한쪽 전극이 개로
전원과 병렬 접속되지 않은 역률 개선 콘덴서의 단락(통상 사용상태에서 입력전압을 정격전압의 90~110% 이하로 변화시켰을 때의 콘덴서 단자 전압이 콘덴서 정격전압 이하의 것은 제외한다)

6.2 열변형

투광성 커버 또는 기구의 몸체가 합성수지인 것의 열변형은 KSC 8000의 8.2에 따른다.

6.3 내열성은 KS 8000의 8.3의 규정에 따른다.

6.4 내염성

외곽이 합성수지를 사용한 것의 내염성은 KSC 8000의 8.4 규정에 따른다.

7. 전기특성

7.1 점등

점등은 KSC-8000의 9.1의 규정에 따른다. 다만, 조광형 기구인 램프 전력이 최대가 되는 상태 및 제조자가 보증하는 최소의 램프 전력상태에서 한다.

7.2 시동

시동은 KSC-8000의 9.2(2)에 규정한 방법으로 시험하였을 때 표4의 규정에 적합해야 한다. 다만, 조광형 기구의 경우는 램프전력이 최대가 되는 상태에서 시험한다.

[표]4

시동방식에 따른 구분	글로스타터식	매뉴얼 스타터식	반도체 스타터식	전자식	적합램프의 크기 구분이 40이하의 래피드 스타트식	적합램프의 크기 구분이 40을 초과하는 래피드 스타트식
시동시간	7초이하	3사이클 중 1회 이상 점등	4초이하	3초이하	3초이하	5초이하

7.3 절연저항은 KSC-8000의 9.3의 규정에 따른다.

7.4 내전압은 KSC-8000의 9.4의 규정에 따른다.

7.5 누설전류는 KSC-8000의 9.5의 규정에 따른다.

7.6 입력은 KSC-8000의 9.6의 규정에 따른다.

7.7 역률

고역률형인 것에 있어서는 시험용 램프를 부하로 하여 기구에 정격주파수의 정격전압을 가하여 입력전류 및 입력전력을 측정하여 다음식에 따라 구한 값이 0.90 이상이어야 한다.

역률 = 정격입력 / 정격입력전압×입력전류

7.8 전자파장해는 KSC-0262 제 7장의 규정에 따른다.

7.9 소음

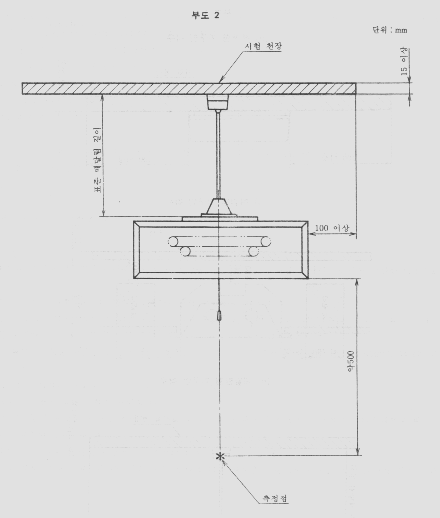

소음은 KSC-8102에 규정하는 시험용 램프를 기구에 장착하여 입력단자간에 정격 주파수의 정격전압을 가하여 기구에서 발생하는 소음을 KSC-1502에 규정된 지시 소음계 중에서 청감 보정회로 A 또는 이와 동등이상인 것으로 KSA-0701에 의하여 측정하였을 때 35dB이하 이어야 한다. 이 때 기구는 보통의 사용상태로 부착하여 측정하되, 측정거리는 기구의 광 중심을 통하는 연직선상으로 기구의 하단면(스위치 끈을 제외한다)에서 아래쪽에 마이크로폰 표면까지를 0.5m로 한다(부도 2 참조)

7.10 광특성

직관 40W형 램프를 사용하는 기구의 눈부심 제한에 따른 각각의 연직각에서 휘도는 표5의 값 이하로 규정하고 있으나 참고로 규정한 것이다.

[표]5

기구의 눈부심 제한	각 연직각에서의 최대 휘도(cd/㎡)
기구의 눈부심 제한	45°	55°	65°	75°	85°
G1	7780	4860	5250	2670	2670
G2	20400	10400	10500	7080	7080
G3	제한없음

비고

형광등기구의 눈부심분류는 어느 방향에서 본 기구의 광도(Iθ)를 그 방향에서 본 겉보기 발광면적에서 뺀 값(그 방향의 휘도)에 의해 결정하는 것으로 한다.

휘도치를 산출하는 "겉보기 발광면적(Aθ, Bθ)"은 다음에 따라 산출한다.

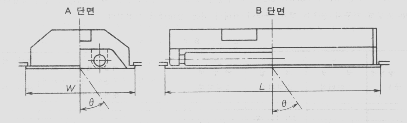

(1) 아랫면 개방 기구(루버를 포함한다) 및 평판(프리즘을 포함한다)의 투광성 커버부착 기구는 다음식에 따른다.
◆ A,B 단면에서 A_θ = LW cosθ, B_θ = LW cosθ

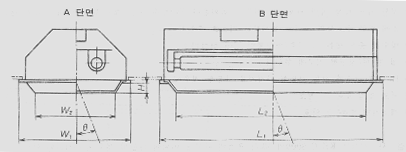

(2) 펜 접시형의 투광성 커버를 부착한 기구는 다음식에 따른다.

A 단면 :

B 단면 :

[참고] 그 밖의 램프를 사용하는 기구는 현재 검토 중이다.

7.1.1 안정기 자체 소비 전력률

절전형 형광등기구인 경우에 한하여 KSC-8102의 6.2.20에 따라 시험하였을 때 10% 이내이어야 한다.

8. 기계적성능

8.1 방수성능은 KSC 8000의 10.1의 규정에 따른다.

8.2 방습성능은 KSC 8000의 10.2의 규정에 따른다.

8.3 내열충격은 KSC 8000의 10.3의 규정에 따른다.

8.4 내충격은 KSC 8000의 10.4의 규정에 따른다.

8.5 보호기능은 다음과 같아야 하며 KSC 8100의 6.2.18에 따라 시험한다.

(1) 부동작 특성

부동작 특성은 KSC 8100의 6.2.18(1)에 따라 시험했을 때 보허기구가 작동하지 않아야 한다. 또 시험 전후의 일반전기특성(점등, 절연저항)은 기준치에 적합해야 한다. 다만, 자동복귀형의 보호기구를 내장하는 것은 KSC 8100의 6.2.18(1) (1.2)에 규정하는 시험을 했을 때 보호기구가 작동해도 좋다.

(2) 최고표면온도가 100℃ 이하인 안정기의 동작특성

동작특성은 KSC-8100의 6.2.18(2)(2.1)에 따라 시험했을 때 안정기의 표면온도가 105 ℃ 이하이어야 한다. 또한 자동 복귀형 보호기구가 작동하는 경우에서는 보호기구사 자동복귀(on)시의 안정기 표면 온도는 85℃ 이하이어야 한다.

(3) 최고 표면 온도가 100℃를 초과 150℃이하인 안정기의 동작특성

동작특성은 KSM-8100의 6.2.18(2)(2.2)에 따라 시험했을 때 안정기의 표면온도가 최고표면온도를 초과하지 않아야 한다. 다만, 보호기구가 작동한 후 15분 이내에는 표시온도 10% 이하의 온도상승은 허용된다.

9. 표시

기구에는 보기 쉬운 곳에 쉽게 지워지지 않는 방법으로 다음 사항을 표시하여야 한다.

정격전압(V)
정격입력전류(A)
정격주파수
안정기의 정격2차전압(V) - 정격2차전압이 150v를 초과하는 경우에 한한다.
정격입력전력(W)
정격 2차 단락전류(A) - 정격2차전압이 300V를 초과하고 정격 2차전류 1A를 초과하는 것에 한한다.
고역율형의 문자 또는 역률의 수치(고역률형인 것에 한한다)

"∇F" 마크 부착 조명기구

조명기구 중에는 수명 말기 등에서 과열로 설치한 조명재를 태우거나 발연시키는 것도 있다. 그 발생 확률은 대단히 적지만 IEC규격에서는 이와 같은 사고를 억제하기 위해 "∇내부에 F자 표시" 마크를 부착한 조명기구의 규정을 설정하였다.
국내 제품의 상당한 부분이 IEC 부품의 규정에 적합하지 않지만 이와 같은 사고방지 대책을 하고 있다. 그러나 장차 IEC 규정을 도입하여 제품의 안전성을 한층 향상시킬 필요가 있다. 부품의 규정 정합이 필요한 곳 및 현재(98년) IEC 관련규정이 대폭 수정 중이므로 이번에 IEC598-1-1986(등기구 part1 : 일반적인 요구사항 및 시험)의 4.16의 규정요약을 참고로서 다음에 나타낸다.

1. "∇내부에 F자 표시" 마크 부착 조명기구의 정의

안정기 또는 변압기를 내장한 조명기구로 가연성의 조영재에 부착하는 것에 적합한 것을 말한다.

2. "∇내부에 F자 표시" 마크 부착 조명기구의 요건

2.1 안정기 또는 변압기의 권선과 조영재 간에 불연재료를 개재하고 있을 것

2.2 안정기 등의 사고에 의해 발생가능성이 있는 온도 과승이 화재를 발생하지 않게 다음에 나타낸 조건에 적합한 구조를 갖고 있을 것.

안정기의 외피를 10mm이상(기구의 부분을 포함한다) 조영재로부터 격리시킬 것
또한 안정기를 설치하는 기구의 외곽과 조영재의 공간 거리는 3mm이상으로 하고 기구의 외곽과 안정기의 외곽은 3mm이상으로 할 것.

기구는 조영재에 표면온도를 안전치(15분간 180℃를 초과하지 않을 것)로 제한하기 위해서 온도 과승방지장치(온도퓨즈를 포함한다)를 내장하고 있을 것.

이 항에 규정하는 다음의 시험을 한 경우에는 조영재의 표면온도가 15분이상 180℃를 초과하지 않을 것. 적어도 1등의 회로를 이상 상태(조영재에 열적영향을 최대한으로 주는 회로)로 하여 정격전압의 90%, 100% 및 110% 전압에서 동작시키고 각각의 경우 최고 권선온도와 조영재의 최고 온도를 측정한다(그 밖의 회로는 정격전압 점등)

정격전압의 110%전압으로 시험시 조영재의 온도는 130℃ 이하일 것
권선의 최고 온도를 가로축에, 조영재의 온도를 세로측으로 한 그래프상에 위의 측정치를 그린다. 이 3점의 직선 바깥에 삽입할 때에는 권선 온도가 350℃일 때 조영재가 180℃를 초과해서는 안 된다.
