(1)구 조
(가) 치수는 (부표 37) 바.에 적합할 것.
(나) 1종 금속제 가요전선관용 박스코넥터에 있어서는 1종 금속제
가요전선관과 접속하는 측에 1종 금속제 가요전선관을 조여
붙이는 나사를 갖추고 있을 것.
이 경우 공칭안지름 39mm 이상의 1종 금속제 가요전선관과
접속하는 것에 있어서는 2개 이상의 나사를 갖추고 있을 것.
(다) 플로어 덕트용 코넥터에 있어서는 플로어덕트와 접속하는 측에 KS B 0201 "미터 보통나사"에 규정하는 M6의 나사를 갖추고 있을 것.
(라) 1종 금속제 물드용 박스코넥터에 있어서는 다음에 적합할 것.
(i) 양끝이 축에 대하여 직각으로 절단되고 물드와 접속하는 부분이 매끄러울 것.
(ii) 박스와 접속하는 부분은 면돌림이 되어 있을 것.
(마) 2종 급곡세 몰드용 코넥터에 있어서는 작은 나사등에 의하여 본체에 견고하게 붙일 수 있고 전선관등과의 접속구멍이 있을 것.
(2) 인장강도
2종 금속제 가요전선관용 박스코넥터에 있어서는 다음의 시험을
하였을 때 이에 적합할 것.

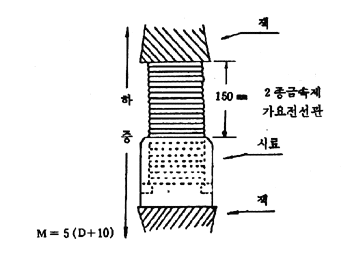

2종 금속제 가요전선관에 접속하는 부분은 다음 그림과 같은
방법으로 다음 식에 의하여 계산한 값 (200kg을 넘는 경우는 200kg)의
인장하중을 관축의 방향으로 1분간 가하였을 때 접곡부가 떨어지지
아니할 것
- M= 5 (D + 10)
- M는 인장하중으로서 그 단위는 kg으로 한다.
- D는 공칭안지름으로서 그 단위는 mm로 한다.
(3) 압축강도
2종 금속제 가요전선관용 박스코넥터에 있어서는 다음의 시험을
하였을 때 이에 적합할 것.
2종 금속제 가요전선관에 접속하는 부분을 평판 사이에 끼워 관축과
직각의 방향으로 매분 약 10mm의 속도로 압축하중을 가하여 다음
식에 의하여 계산한 값(공칭안지름이 63mm를 넘는 것에 있어서는
300kg)의 하중에 달하였을 때 바깥지름이 압축전의 바깥 지름의
2%이상 증가하거나 감소하지 아니할 것.
- M = 11ℓ
- M는 압축하중으로서 그 단위는 kg으로 한다(소수점 이하는 4사 5입 한다)
- ℓ는 2종 금속제 가요전선관 접속부으 길이로 그 단위는 mm로 한다.
